仿真分析-熱-板卡模塊-導冷盒體
- 分類：熱控仿真
- 作者：
- 來源：
- 發布時間：2021-12-25 00:19
- 訪問量：
簡化后模型如圖1、圖2所示，環境溫度為45°，且為靜止狀態。三個芯片功耗分別為3W、3W、9W。散熱器與芯片接觸面、散熱器與盒體接觸面均有熱阻，采用導熱墊連接，導熱系數2W/mK。
1.1、模型
簡化后模型如圖1、圖2所示，環境溫度為45°，且為靜止狀態。三個芯片功耗分別為3W、3W、9W。散熱器與芯片接觸面、散熱器與盒體接觸面均有熱阻，采用導熱墊連接，導熱系數2W/mK。

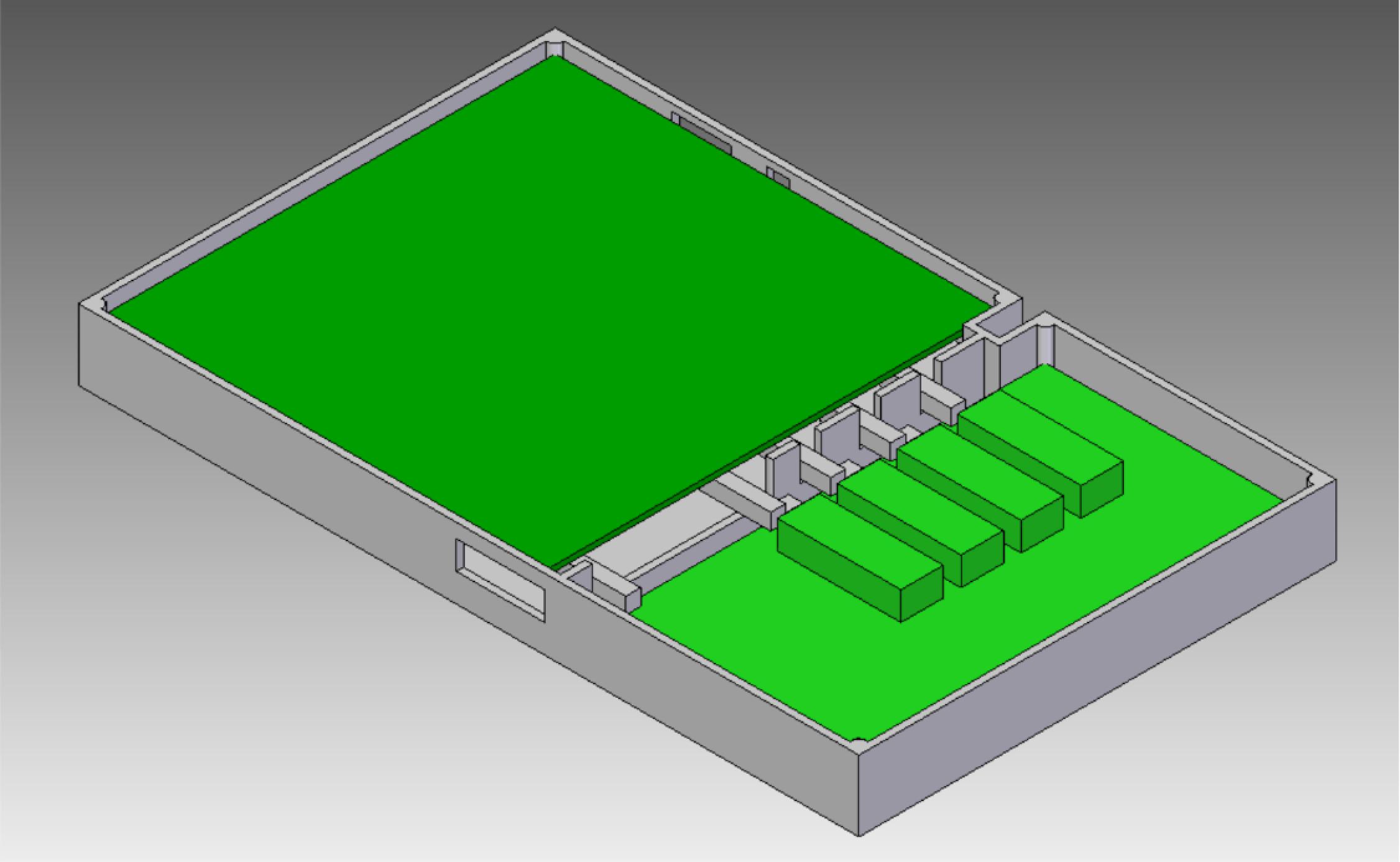

圖1 簡化后的模型一

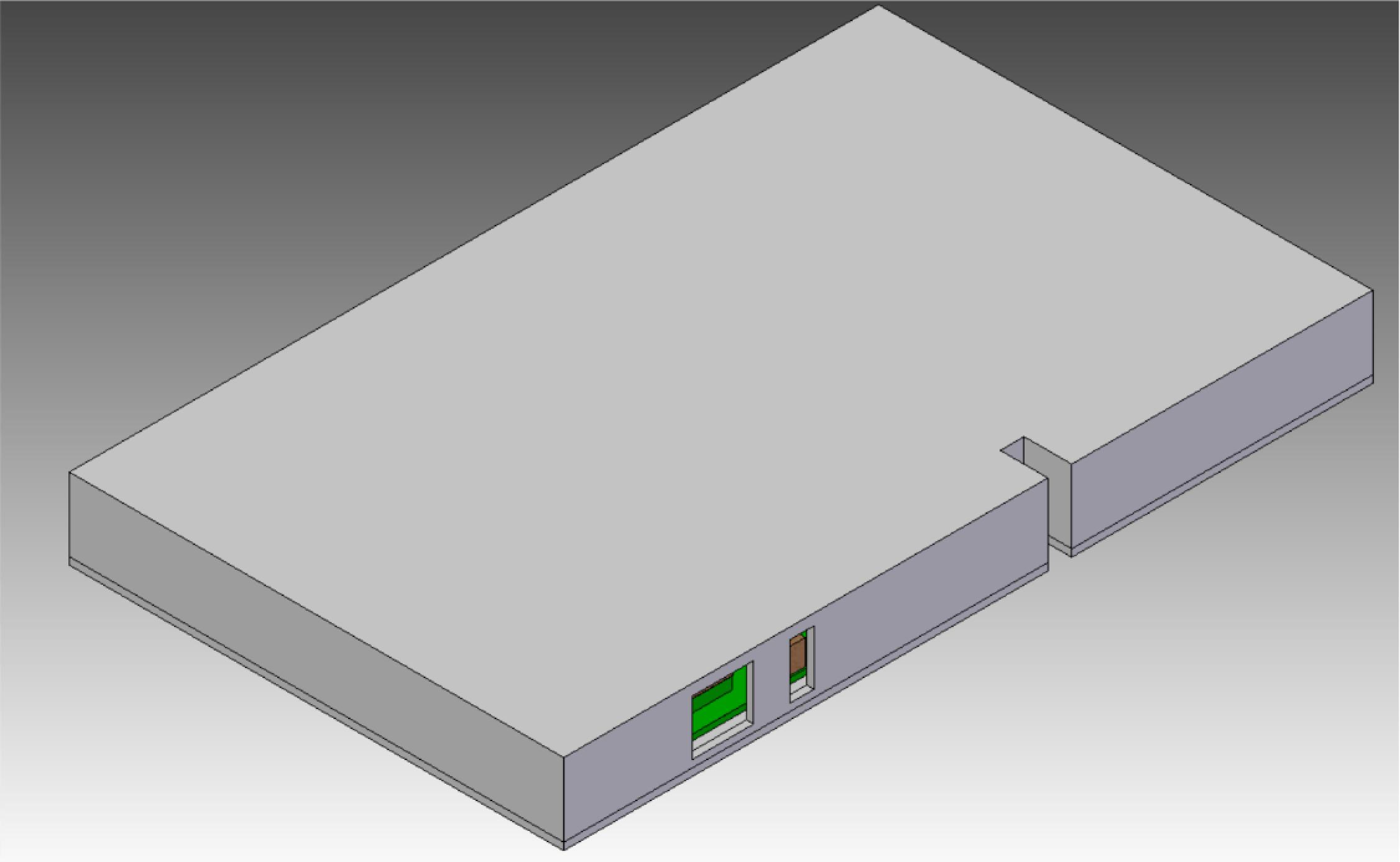

圖2 簡化后的模型二
1.2、仿真分析

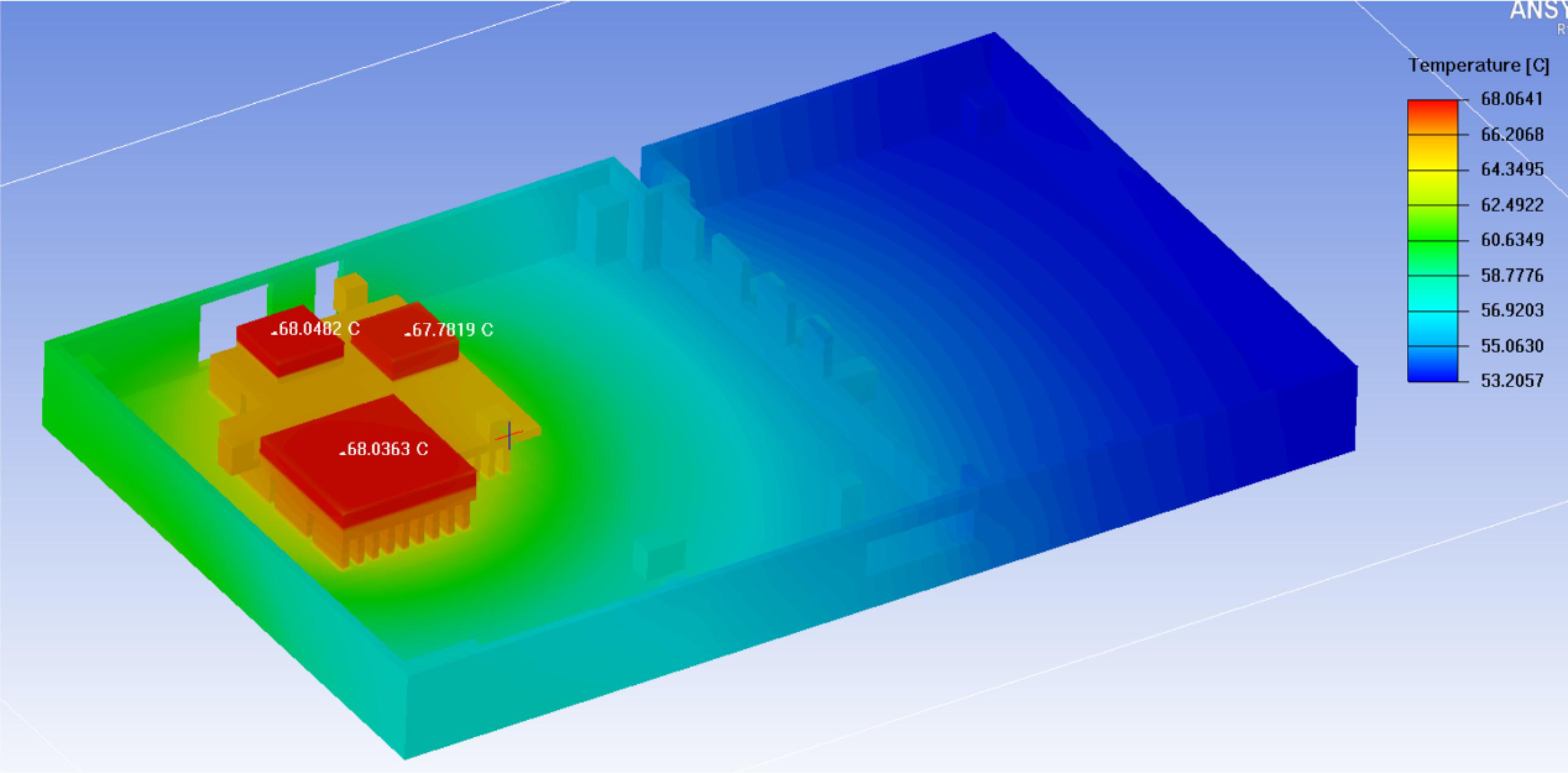

圖3 內部溫度云圖

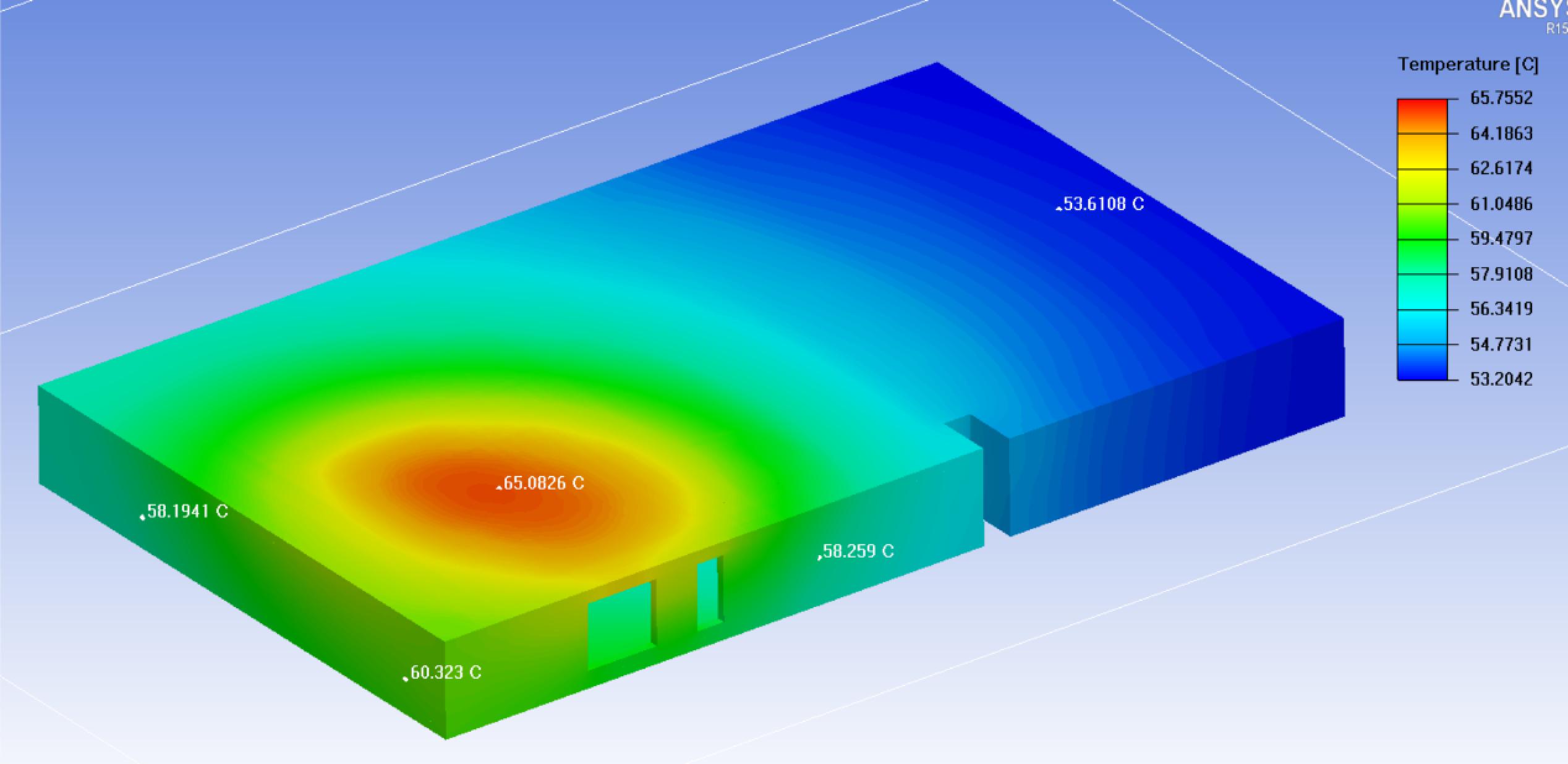

圖4 外部溫度云圖
