仿真分析-熱-普通機箱
- 分類：熱控仿真
- 作者：
- 來源：
- 發布時間：2021-12-25 00:36
- 訪問量：
環境溫度45℃，如圖1所示。圖中標注了各發熱器件的發熱量。其中數字處理板總發熱量32W，根據各發熱器件的面積進行分配；PPC子卡總發熱量8W；AD子卡總發熱量5W，對各發熱器件進行分配如圖1所示。
1.1、模型
環境溫度45℃，如圖1所示。圖中標注了各發熱器件的發熱量。其中數字處理板總發熱量32W，根據各發熱器件的面積進行分配；PPC子卡總發熱量8W；AD子卡總發熱量5W，對各發熱器件進行分配如圖1所示。

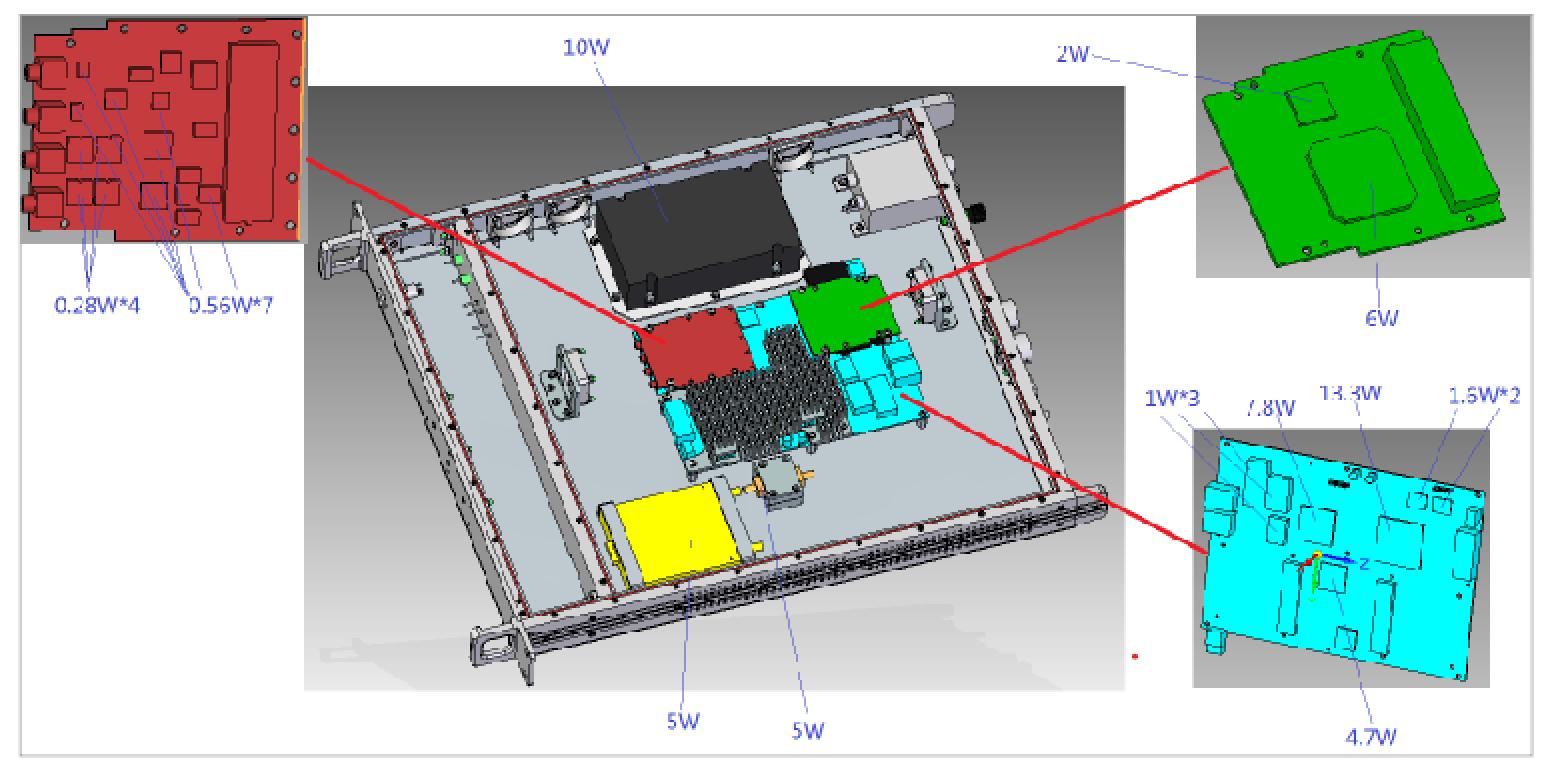

圖1 機箱模型（隱藏上面板）
1.2、仿真分析
液體流道切面的流速分布如圖4所示，液體流道切面的壓強分布如圖5所示，進、出口壓差約為4383Pa。

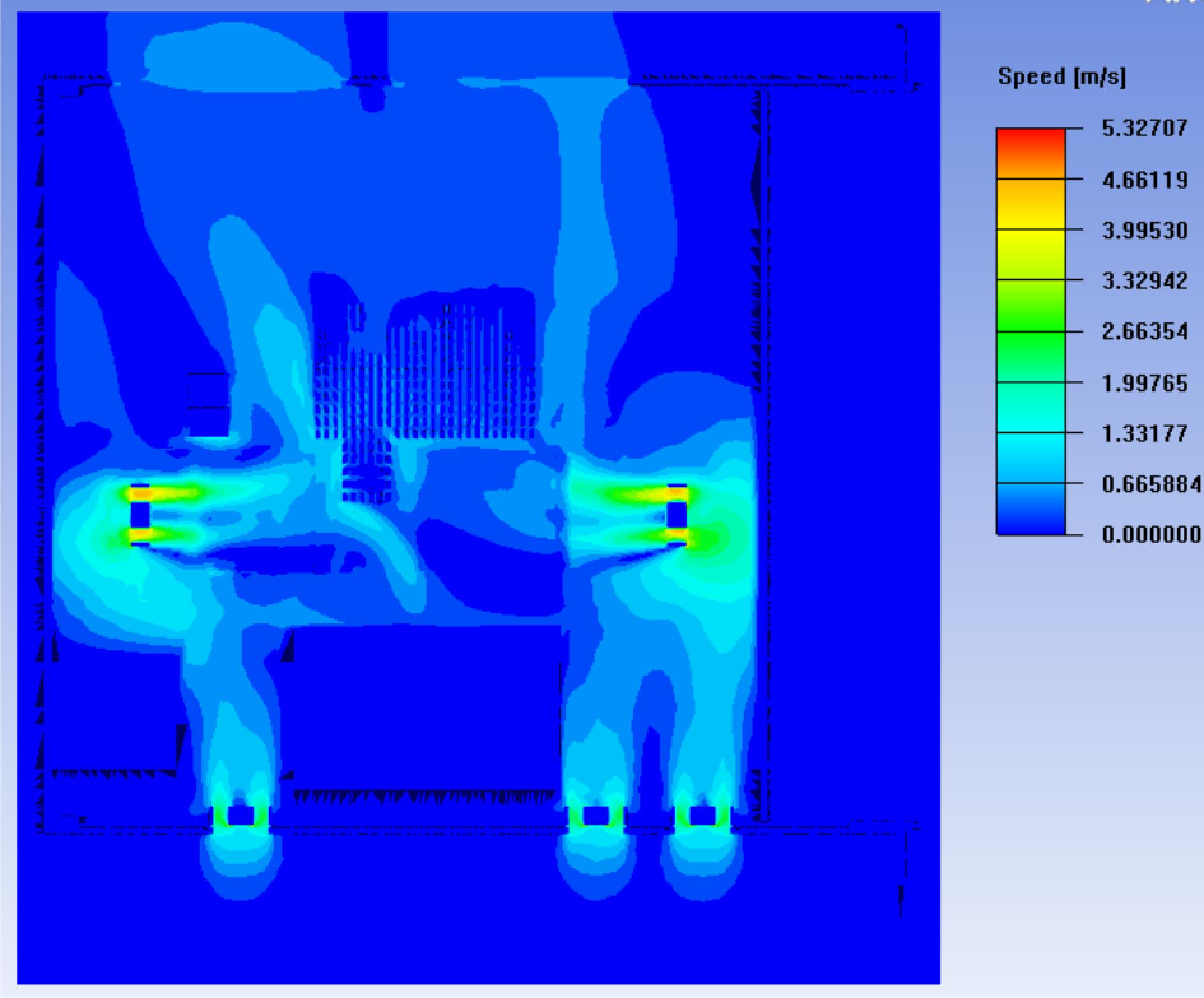

圖2 風速云圖

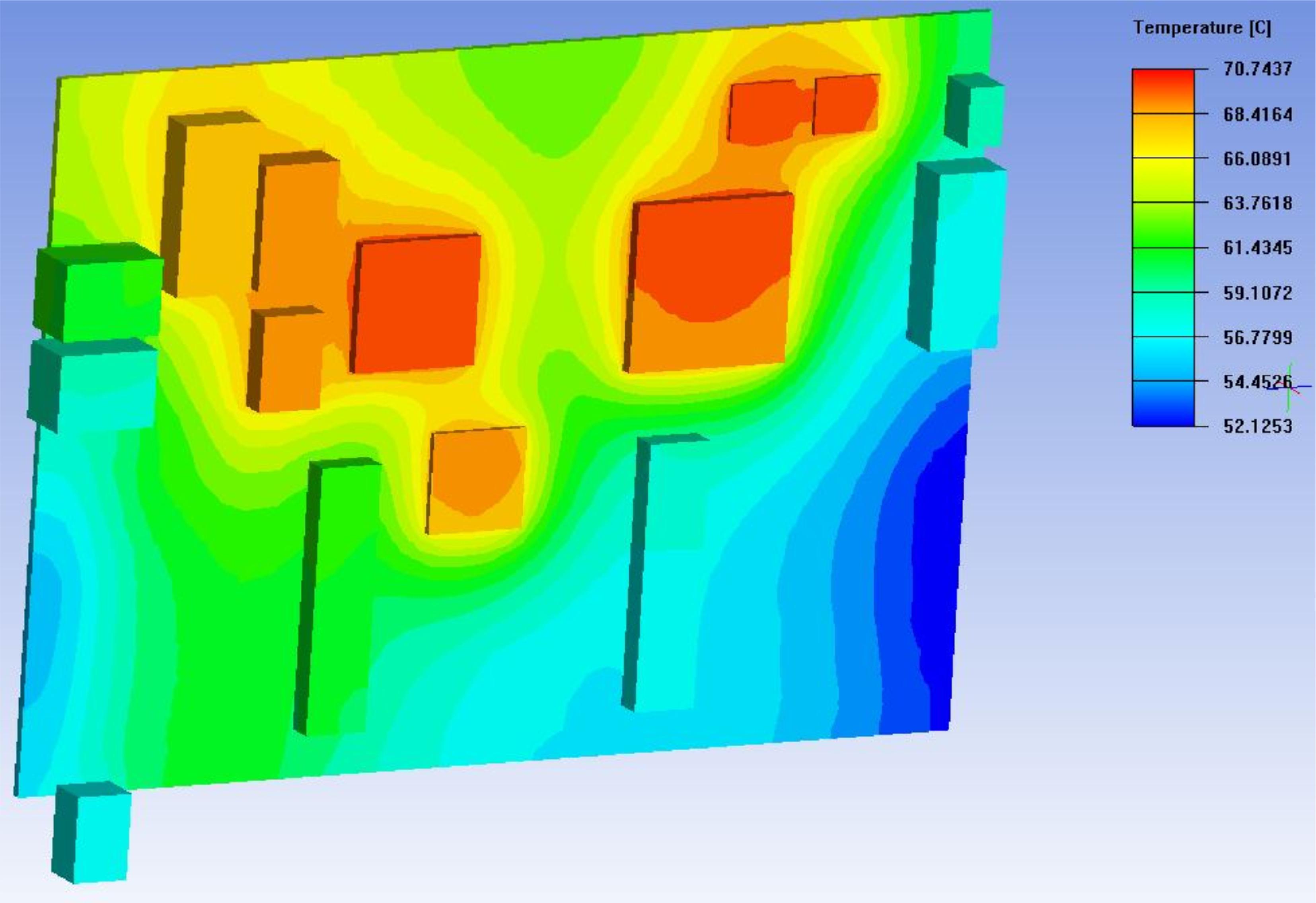

圖3 數字處理板溫度分布
圖4 PPC子卡溫度分布
圖5 AD子卡溫度分布
