1.1 模型

　　螺旋天線可以繞支架連接處做0-90°旋轉。根據仿真需要對該模型進行簡化，取45°位置的簡化模型如圖2所示。

　　圖1 三維設計模型

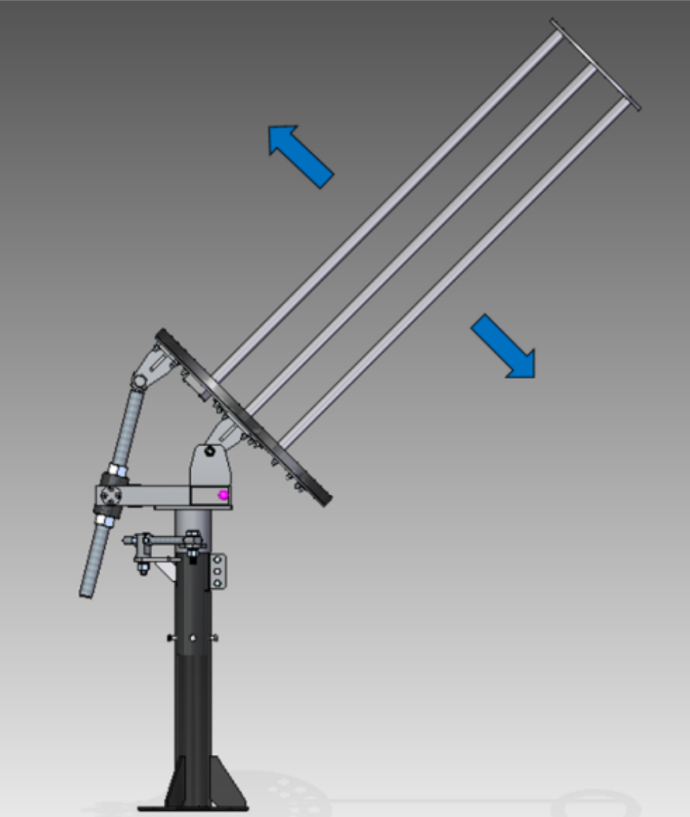

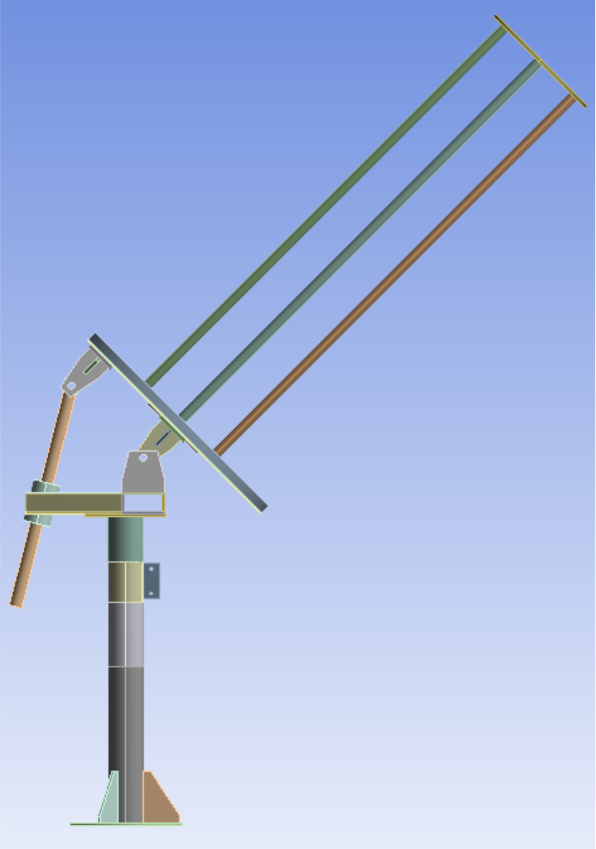

　　圖2 三維簡化模型

　　1.2 仿真分析

　　由于螺旋天線能繞支架連接處做0-90°旋轉，分別取0°、45°、90°位置，如圖3所示，進行力學仿真。

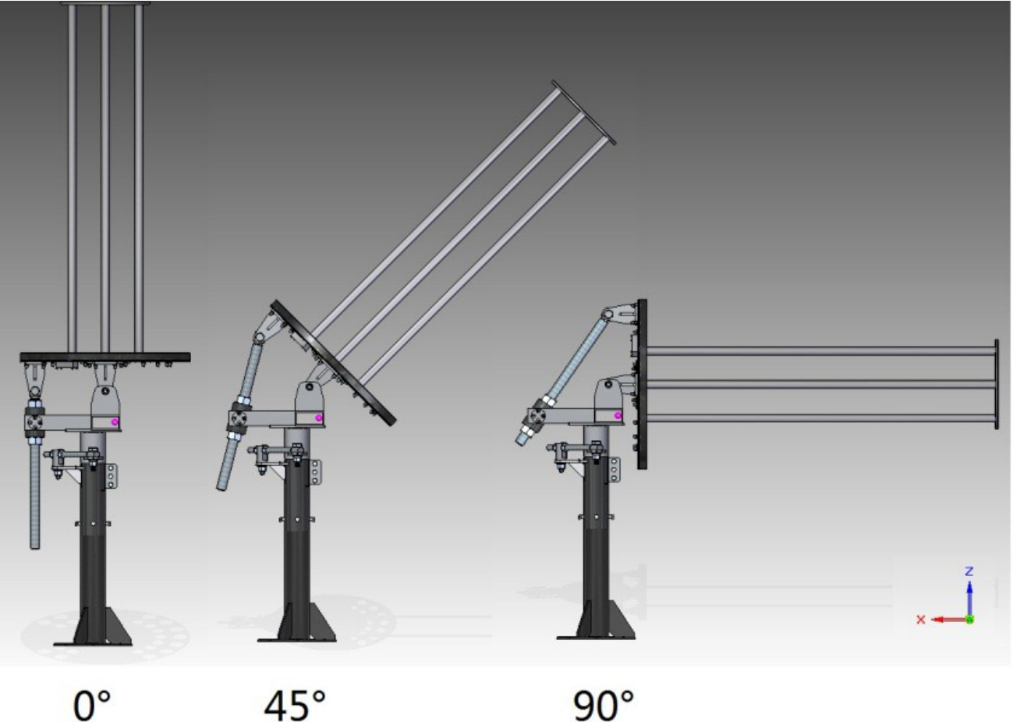

　　圖3 結構位置示意圖

　　1.2.1 模態仿真

　　模態分析是譜分析的基礎，譜分析將模態分析的結果與一個已知的譜聯系起來計算模型的位移和應力。對三維簡化模型進行模態仿真，其前25階固有頻率如圖4所示。

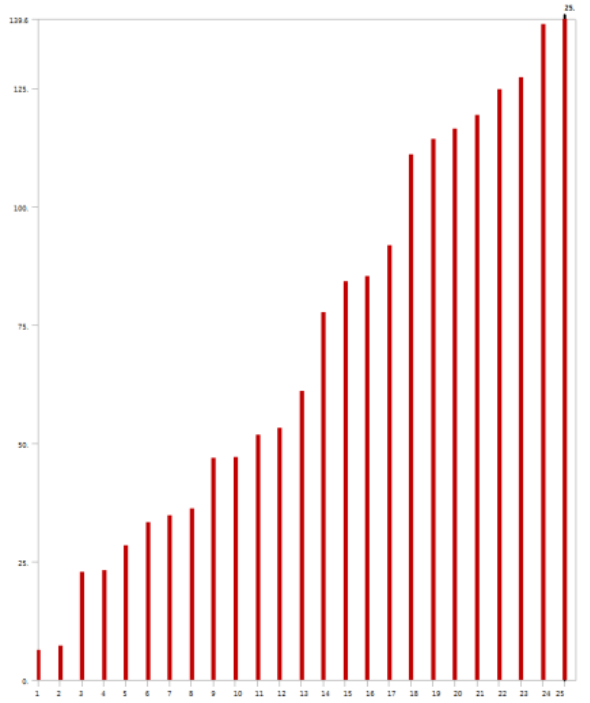

　　圖4 結構固有頻率

　　1.2.2 沖擊響應譜仿真

　　模態分析是譜分析的基礎，譜分析將模態分析的結果與一個已知的譜聯系起來計算模型的位移和應力。對三維簡化模型進行模態仿真，其前25階固有頻率如圖5所示。

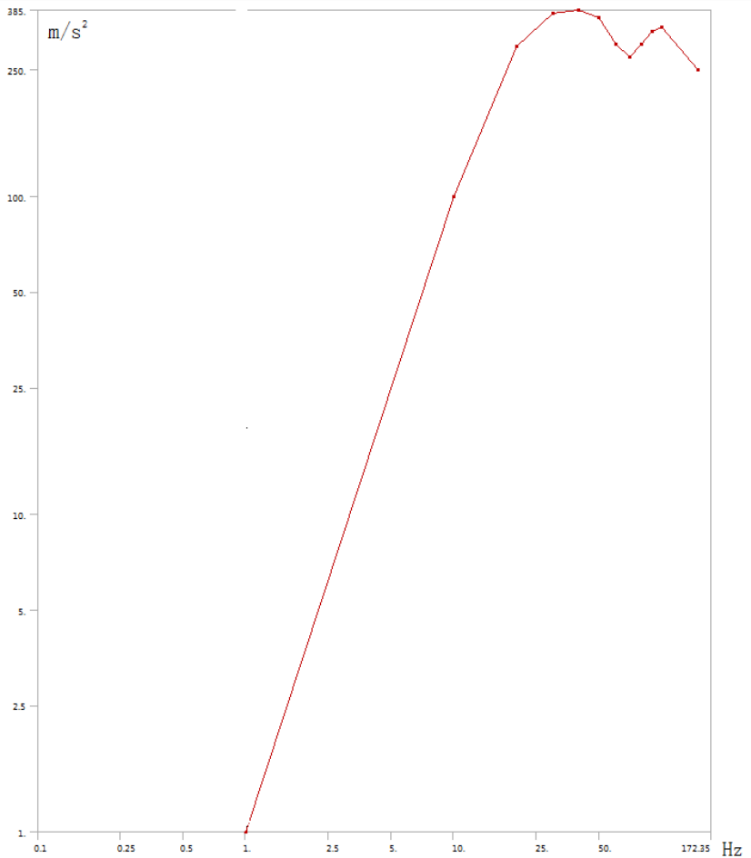

　　圖5 沖擊響應譜

　　算得X方向沖擊下結構的應力分布如圖6所示，圖中 區域?yàn)榈刃?yīng)力超過205MPa， 區域?yàn)榈刃?yīng)力介于137MPa-205MPa之間。

　　圖6 0°位置X方向沖擊應力分布

　　算得X方向沖擊下結構的應力分布如圖7所示，圖中 區域?yàn)榈刃?yīng)力超過205MPa， 區域?yàn)榈刃?yīng)力介于137MPa-205MPa之間。

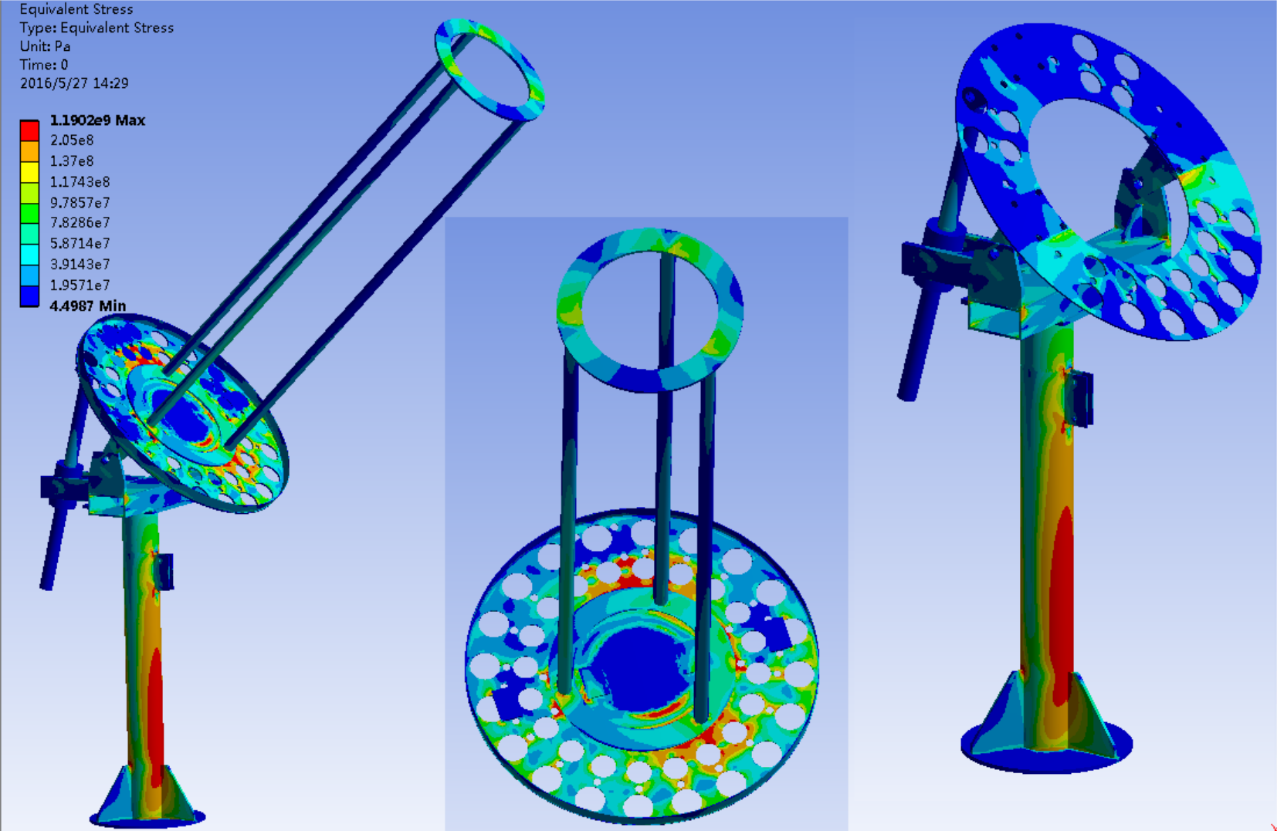

　　圖7 45°位置X方向沖擊應力分布

　　算得X方向沖擊下結構的應力分布如圖8所示，圖中 區域?yàn)榈刃?yīng)力超過205MPa， 區域?yàn)榈刃?yīng)力介于137MPa-205MPa之間。

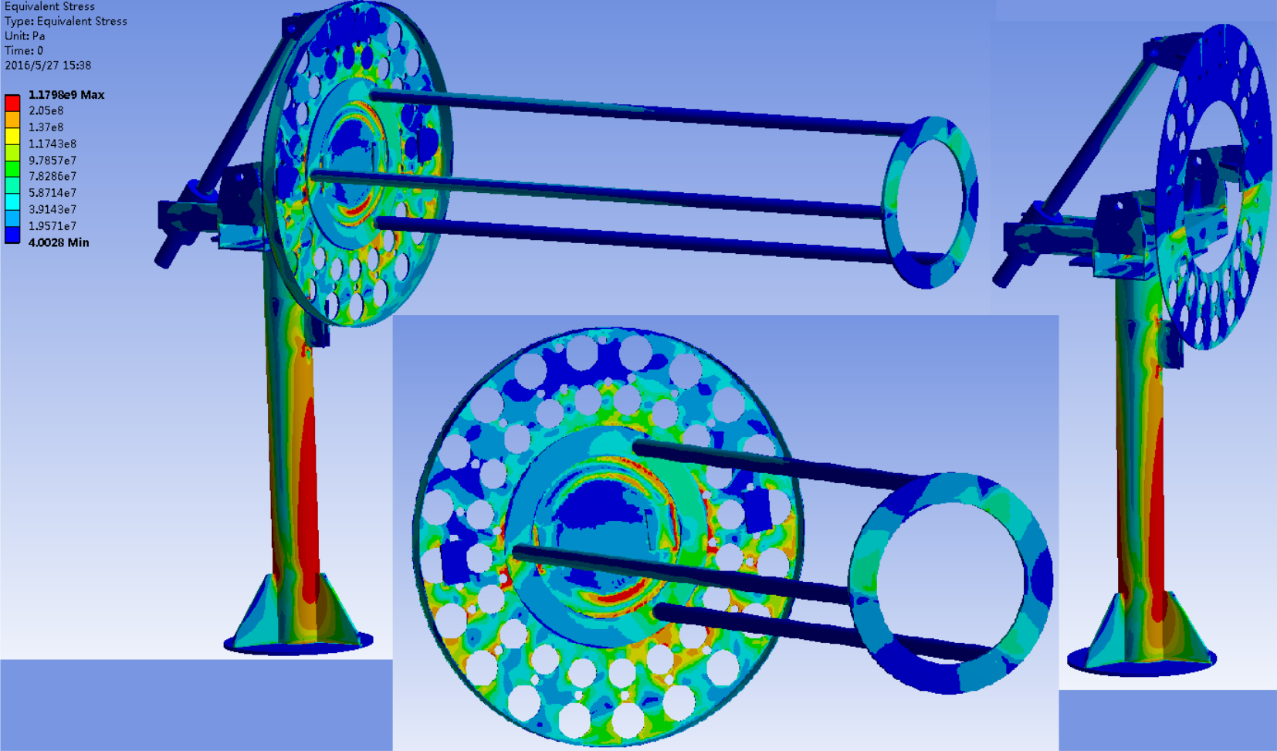

　　圖8 90°位置X方向沖擊應力分布

　　1.2.3 隨機振動仿真

　　隨機振動條件下，X方向振動的結構應力分布如圖9所示， 區域?yàn)榈刃?yīng)力超過205MPa， 區域?yàn)榈刃?yīng)力介于137MPa-205MPa之間。

　　圖9 0°位置X方向隨機振動

　　隨機振動條件下，X方向振動的結構應力分布如圖10所示， 區域?yàn)榈刃?yīng)力超過205MPa， 區域?yàn)榈刃?yīng)力介于137MPa-205MPa之間。

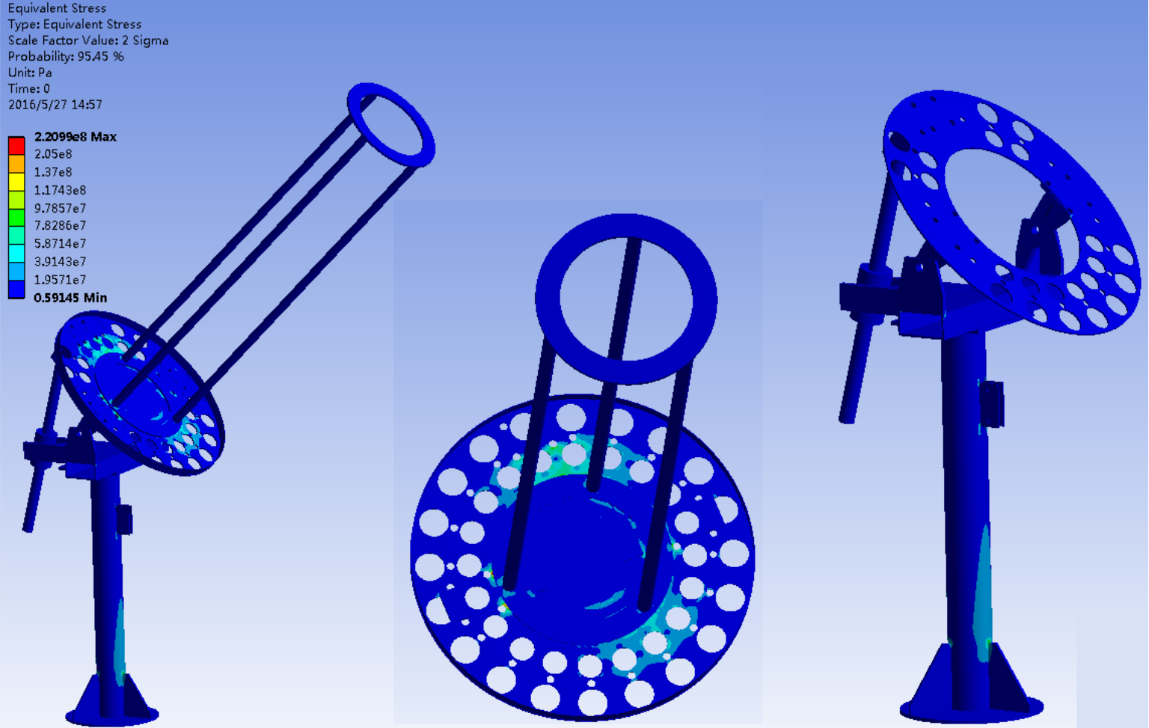

　　圖10 45°位置X方向隨機振動

　　隨機振動條件下，X方向振動的結構應力分布如圖53所示，出現的最大應力為118MPa,沒有出現 區域和 區域。

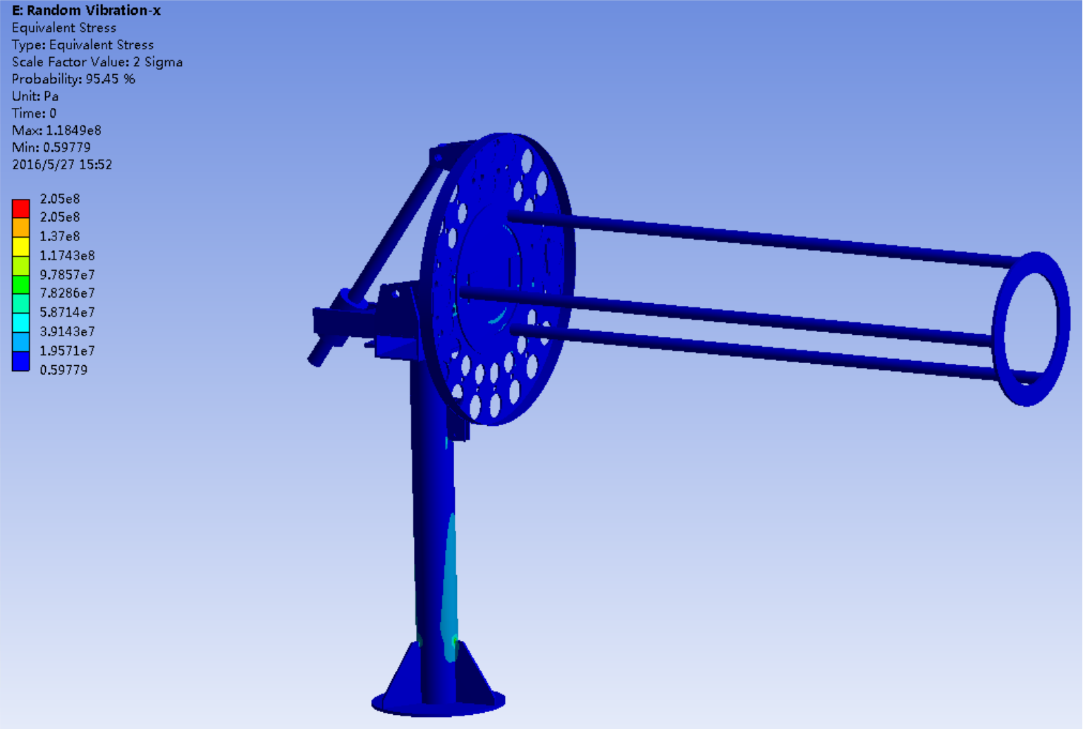

　　圖11 90°位置X方向隨機振動
